85A Einspeisung durch Endgerät 600V 12,1 mm Graue Wandplattenverbindung
-
Hervorheben
Anschlüsse für Endgerätesteile
,Klemmenblöcke für die Leiterplattenmontage
-
Terminalbreite12.1mm
-
PlastikPA66
-
Aktuell85a
-
Stromspannung600V
-
Leitungs-BrettKupfer
-
ÜberzugZinnplatt
-
SchraubenStahl
-
KontaktwiderstandKleiner als 8mΩ
-
Drahtbereich4-20 AWG-LEHRE
-
Stripplänge16mm
-
HerkunftsortGuangdong, China
-
MarkennameSCED
-
ZertifizierungUL,CUL,CE,CQC and VDE etc.
-
ModellnummerTR-16N-03
-
Min Bestellmenge500-teilig/Stücke
-
PreisUSD 0.65-1.22/Pole
-
Verpackung InformationenStandardvorlagenkarton-Maß: 341 x 273 x 198mm; Inneres Kastenstandardmaß: 168 x 134 x 47mm.
-
Lieferzeit5-20 Tage
-
ZahlungsbedingungenL/C, T/T
-
Versorgungsmaterial-Fähigkeit1000000 Pole/Polen pro Monat
85A Einspeisung durch Endgerät 600V 12,1 mm Graue Wandplattenverbindung
85A Einspeisung durch den Terminalblock 600V 12,1 mm Graue Wandplattenanschluss
Detailliertes ProduktBeschreibung:
Schwung 12,1 mm, 600V 85A, 2P-24P, über die Endgeräte des Panels / durch die Endgeräte des Futters / durch die Schottverbindungen
■Rechte Winkeldraht-Eingang; □Vertikaler Draht-Eingang; □45° Draht-Eingang
■Eindeck; □Doppeldeck; □Dreideck
Standardfarbe: Schwarz. Andere Farben sind ebenfalls erhältlich.
Anwendungen:
1Sie können auf Leiterplatten, Frequenzumrichter, Serverplatz, Schalter, Stromversorgung und elektrische Beleuchtung verwendet werden,
2Neben der Kontrolle der Industrie können auch Automation, Schienenverkehr, Kommunikation, Strom, Sicherheit, Medizin, Militär, Aufzüge usw. eingesetzt werden.
Parameter und ZeichnungSpezifikationen:
|
UL Technische Daten |
B |
C |
D |
|
Nennspannung/Strom V/A |
600 / 85 |
|
600 / 5 |
|
Wire Range AWG |
4 bis 20 |
|
4 bis 20 |
|
Technische IEC-Daten |
|
||
|
Überspannungskategorie |
Ⅲ |
Ⅲ |
Ⅱ |
|
Kontaminationsklasse |
3 |
2 |
2 |
|
Nennspannung/Strom V/A |
630 / 101 |
800 / 101 |
1000 / 101 |
|
Nennspannung KV |
6 |
6 |
6 |
|
Nennverbindungskapazität mm2 |
16 |
||
|
Material |
|
||
|
Isoliermaterial / Entflammbarkeitsklasse |
Die in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Daten sind in Anhang I der Verordnung (EG) Nr. 396/2005 enthalten. |
||
|
Klemmkäfig / Plattierung |
Stahl / Nickelplattiert |
||
|
Leitungsbrett / Plattierung |
Kupfer / Nickelplattiert |
||
|
Schrauben / Plattieren |
Stahl / Zinkplattiert |
||
|
Sonstige Daten |
|
||
|
Stripplänge mm |
16 |
||
|
Schraube / Drehmoment / Lbf.in |
M5 / 22-25 |
||
Wettbewerbsvorteil:
- gute Qualität
- angemessener Preis
- guter Kundendienst
- Auswahl von Produkten aus dem gesamten Sortiment
- Flexibilität bei der Konstruktion des exakten Teils je nach Kundenanforderung

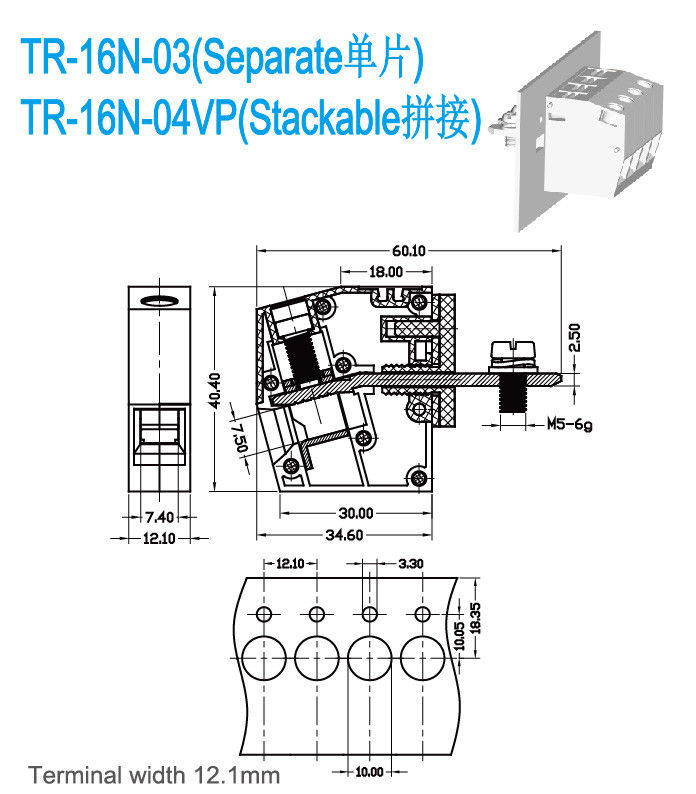

Zeichnung Foto:
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
