Through Panel Terminal Blocks PCB Panel Mount Connecting Screw M3

Durch Klemmenleisten PCB-Panelmontage Verbindende Schraube M3

Produkte - Durchgehende Anschlussklemmen
  • Hervorheben

    Anschlussklemme

    ,

    Durchgangsklemmen

  • Terminalbreite
    10.00 mm
  • Nennspannung/-strom
    300V/30A
  • Gehäuse
    PA66/UL 94V-0
  • Farbe
    Grau
  • Schrauben
    M3/Stahl/verzinkt
  • Klammern-Käfig
    Messing / vernickelt
  • Herkunftsort
    Shenzhen, China
  • Markenname
    SCED
  • Zertifizierung
    UL, CE
  • Modellnummer
    TR-4N-02
  • Min Bestellmenge
    200 Stück
  • Verpackung Informationen
    Standard-Exportkarton

Durch Klemmenleisten PCB-Panelmontage Verbindende Schraube M3

Preis erhalten Kontakt

Durch Panel-Terminalblöcke PCB-Panelmontage Verbindungsschraube M3

1Schraube: M3/ Stahl/ Zinkplattiert

2. Für Stromversorgung, Stromfilter und industrielle Steuerung verwendet

3. Einfache Montage an der Platte mit einer Dicke von 10 mm.

4Betriebstemperatur: -40°C bis +150°C

Fotoparameter und ZeichnungSpezifikationen:

UL Technische Daten

B

C

D

Nennspannung/Strom V/A

300 / 30

300 / 10

Wire Range AWG

10 bis 30

10 bis 30

Technische IEC-Daten

Überspannungskategorie

Ⅲ

Ⅲ

Ⅱ

Kontaminationsklasse

3

2

2

Nennspannung/Strom V/A

500 / 32

630 / 32

1000 / 32

Nennspannung KV

6

6

6

Nennverbindungskapazität mm2

4

Material

Isoliermaterial / Entflammbarkeitsklasse

Die in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Daten sind in Anhang I der Verordnung (EG) Nr. 396/2005 enthalten.

Klemmkäfig / Plattierung

Messing / Nickelplattiert

Leitungsbrett / Plattierung

Messing / Nickelplattiert

Schrauben / Plattieren

Stahl / Zinkplattiert

Sonstige Daten

Stripplänge mm

8

Schraube / Drehmoment / Lbf.in

M3 / 5.3-7

Anwendungen:

1PCB, Frequenzumrechner,

2- Server-Standort, Schalter, Stromversorgung, elektrische Beleuchtung, Industrie-Kontrolle, Automatisierung, Strom,

3Eisenbahnverkehr, Kommunikation, Sicherheit, Medizin, Militär, Aufzüge usw.

Wettbewerbsvorteil:

  1. Stabile gute Qualität
  2. Wettbewerbsfähiger Preis
  3. Schnelle Reaktion
  4. Auswahl von Produkten in voller Palette
  5. Flexibilität bei der Konstruktion des exakten Teils je nach Kunden­anforderung

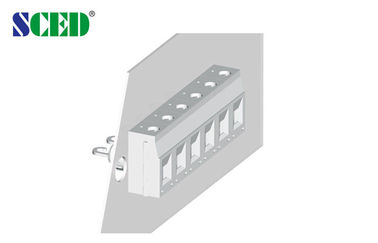

Fotografie und Zeichnung

Durch Klemmenleisten PCB-Panelmontage Verbindende Schraube M3 0

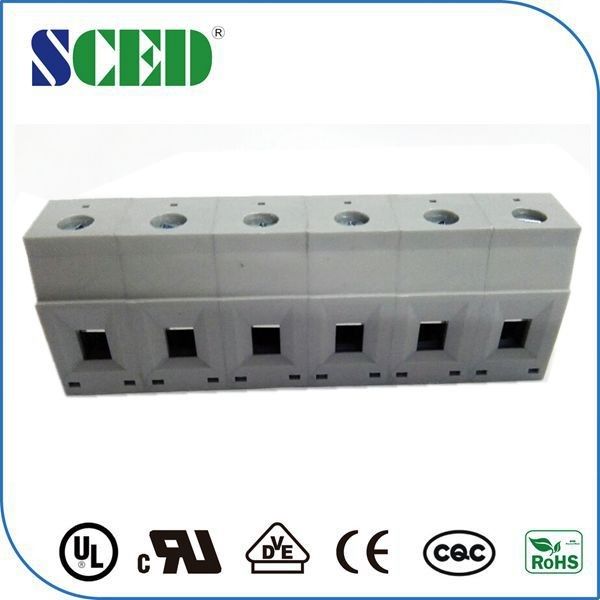

Das Foto.

Durch Klemmenleisten PCB-Panelmontage Verbindende Schraube M3 1

SCED-Zertifizierungen Foto:

Durch Klemmenleisten PCB-Panelmontage Verbindende Schraube M3 2

Umbauten:

Anschlussklemme

Durchgangsklemmen

Panel-Anschlussklemmen
