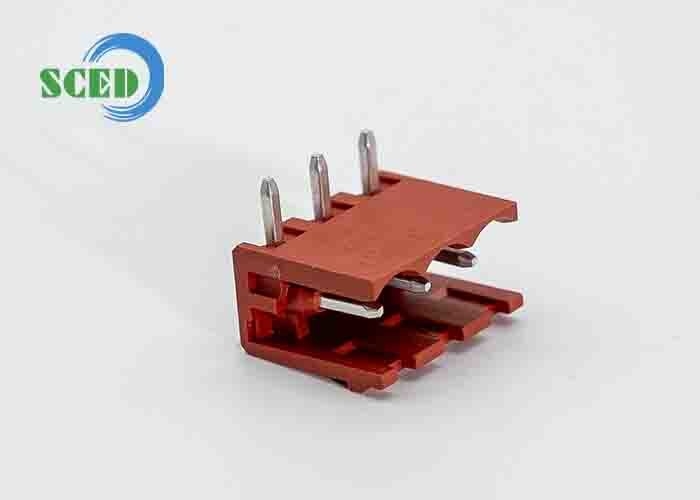

Pitch 5.00mm 300V 18A 2-22P Male Header PCB Pluggable Red Terminal Blocks Connector

Schwung 5,00mm 300V 18A 2-22P Männliche Kopfplatte PCB Steckverbindung Rot-Terminal-Blöcke

Produkte - Steckbarer Klemmenblock
  • Hervorheben

    mit einer Leistung von mehr als 100 W

  • Drahteinlaß
    Eintritt des rechtwinkligen Drahtes
  • Typ
    Ansteckbarer Terminalblock, Anschlüsse für den Terminalblock, PCB-Anschlüsse
  • Schwingung
    5.00mm
  • Anzahl der Kontakte
    2P-22P
  • Nennspannung
    300 V
  • Nennstrom
    18A
  • Farbe
    Rot
  • Anwendungen
    PCB, Frequenzumrichter, Serverstandort, Schalter, Stromversorgung, elektrische Beleuchtung, industri
  • Herkunftsort
    Suzhou, China
  • Markenname
    SCED
  • Zertifizierung
    UL, CE
  • Modellnummer
    TP508H-03V
  • Min Bestellmenge
    500
  • Preis
    Get latest price
  • Verpackung Informationen
    Verpackendetails: Standardexportverpackungskarton oder entsprechend Kundennachfrage.
  • Lieferzeit
    20-45 Werktage
  • Zahlungsbedingungen
    T/T
  • Versorgungsmaterial-Fähigkeit
    Monatlich 1 KK Stangen

Schwung 5,00mm 300V 18A 2-22P Männliche Kopfplatte PCB Steckverbindung Rot-Terminal-Blöcke

  • Pitch 5.00mm 300V 18A 2-22P Male Header PCB Pluggable Red Terminal Blocks Connector
  • Pitch 5.00mm 300V 18A 2-22P Male Header PCB Pluggable Red Terminal Blocks Connector
  • Pitch 5.00mm 300V 18A 2-22P Male Header PCB Pluggable Red Terminal Blocks Connector
Preis erhalten Kontakt

Schwung 5,00mm 300V 18A 2-22P Männliche Kopfplatte PCB Steckverbindung Rot-Terminal-Blöcke


■Rechte Winkel-Draht-Eingang; □Vertikaler Draht-Eingang; □45° Draht-Eingang
■Einfach; □Doppelfach; □Dreifach

Diese männliche Kopfhaut passt zu weiblichen Steckern der Serie:TP508P-00, TP508P-02, TP508P-03, TP508P-04, TP508P-05, TP508P-07

Standardfarbe: Grün. Andere Farben sind ebenfalls erhältlich, siehe unten wie man bestellt und wähle die gewünschte Farbe aus.

Ansteckbare Endgeräte, Steckgeräte, Endgeräteanschlüsse, Leiterplattenanschlüsse






Wie bestellt:

 Schwung 5,00mm 300V 18A 2-22P Männliche Kopfplatte PCB Steckverbindung Rot-Terminal-Blöcke 0

Anwendungen:

PCB, Frequenzumrichter, Serverplatz, Schalter, Stromversorgung, elektrische Beleuchtung, Industriekontrolle, Automatisierung, Schienenverkehr, Kommunikation, Stromversorgung, Sicherheit, Medizingeräte,MilitärAufzug, usw.

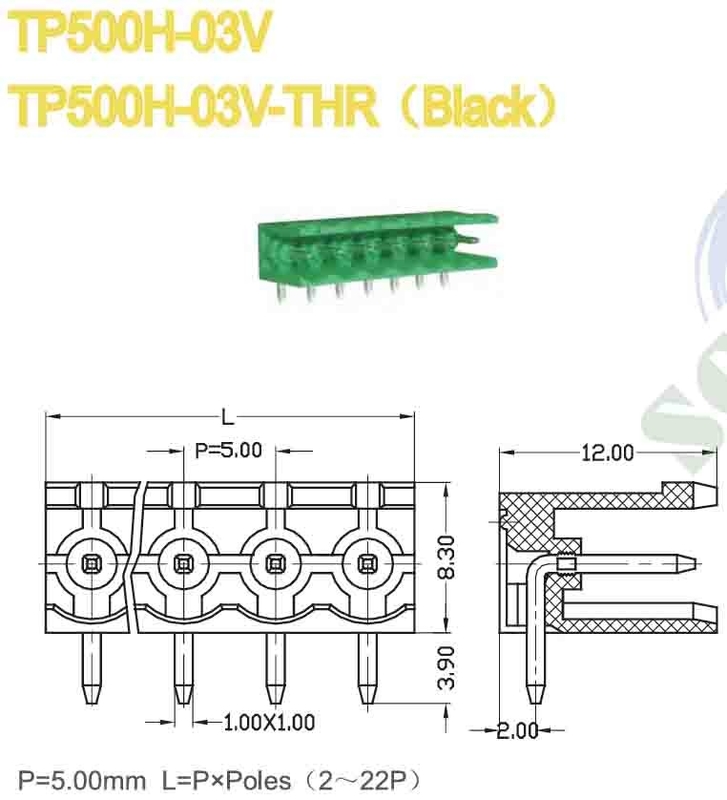

Parameter und Zeichnungsbeschreibungen:



UL Technische Daten

B

C

D

Nennspannung/Strom V/A

300 / 18



300 / 10

Wire Range AWG







Technische IEC-Daten



Überspannungskategorie

Ⅲ

Ⅲ

Ⅱ

Kontaminationsklasse

3

2

2

Nennspannung/Strom V/A

250 / 18

400 / 18

500 / 18

Nennspannung KV

4

4

4

Material



Isoliermaterial / Entflammbarkeitsklasse

Die in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführte Methode wird angewendet, wenn die in Anhang I der Verordnung (EG) Nr. 396/2005 genannten Methoden angewandt werden.

Endpunkt / Plattierung

Messing / Zinnplattiert

Sonstige Daten



PCB-Lochdurchmesser mm

φ1.4

PinDimension mm

1.0 mal 1.0





Schwung 5,00mm 300V 18A 2-22P Männliche Kopfplatte PCB Steckverbindung Rot-Terminal-Blöcke 1


Wettbewerbsvorteil:


  1. Stabile gute Qualität
  2. Wettbewerbsfähiger Preis
  3. Schnelle Reaktion
  4. Auswahl von Produkten in voller Palette
  5. Flexibilität bei der Konstruktion des exakten Teils je nach Kunden­anforderung
