Schraubendurchschließblöcke
,Verbindungen für PCB-Terminalblocks
-
Tonhöhe2,54 mm
-
FarbeGrün
-
Stangen2P, 3P oder beliebige Pole
-
Drahtbereich16-30AWG
-
Stromspannung125V
-
Aktuell6A
-
HerkunftsortShenzhen, China
-
MarkennameSCED
-
ZertifizierungUL, CE
-
ModellnummerTJ254-02
-
Min Bestellmenge500
-
PreisGet latest price
-
Verpackung InformationenStandard-Exportkarton
-
ZahlungsbedingungenT/T
-
Versorgungsmaterial-FähigkeitMonatlich 1 KK Stangen

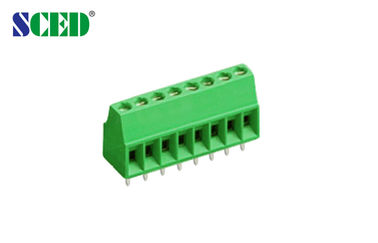

2,54mm PCB Klemmen Schraubklemme Vernickelt 125V 6A
2.54mm-PCB-Terminalblöcke Schraubklemmverbindung Nickelplattiert 125v 6amp
Schnelle Details:
Modell: TJ254-02
Schlag:2.54mm
Pole: 2P, 3P oder alle Pole
Nennspannung / Strom:125V/ 6A
Wirbelfreiheit: 16-30AWG
Gehäuse: PA66 / UL94, V-0
Klemmkäfig: aus Messing
Terminal: Messing
Schraube: M1.6/Stahl
Drehmoment: 1-1,3/ lbf.in
Längen der Abtrennungen: 7 mm
Beschreibung:
1PCB-Euro-Terninalblöcke werden in der Industrie und in der automatischen Steuerung, Stromversorgung, Frequenzumwandlung usw. weit verbreitet.
2Es besteht aus einem Kunststoffgehäuse, einem Klemmkäfig, einem Terminal und einer Schraube.
3. Es kann über 2P und 3P zu verschiedenen Polen gestapelt werden,
4Draht-Eingang Richtung: 45 90 180°
4. Materialien: Kunststoffgehäuse ist PA66(UL94 V-0) Betriebstemperatur: -40~+105 Klemmkäfig und Terminal ist hochwertige Messing oder Kupferschraube ist hochwertiger Stahl
Parameter und ZeichnungSpezifikationen:
|
UL Technische Daten |
B |
C |
D |
|
Nennspannung/Strom V/A |
125 / 6 |
|
|
|
Wire Range AWG |
16 bis 30 |
|
|
|
Technische IEC-Daten |
|
||
|
Überspannungskategorie |
Ⅲ |
Ⅲ |
Ⅱ |
|
Kontaminationsklasse |
3 |
2 |
2 |
|
Nennspannung/Strom V/A |
63 / 6 |
160 / 6 |
320 / 6 |
|
Nennspannung KV |
1.5 |
1.5 |
2.5 |
|
Nennverbindungskapazität mm2 |
0.5 |
||
|
Material |
|
||
|
Isoliermaterial / Entflammbarkeitsklasse |
Die in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Daten sind in Anhang I der Verordnung (EG) Nr. 396/2005 enthalten. |
||
|
Klemmkäfig / Plattierung |
Messing / Nickelplattiert |
||
|
Endpunkt / Plattierung |
Messing / Zinnplattiert |
||
|
Schrauben / Plattieren |
Stahl / Nickelplattiert |
||
|
Sonstige Daten |
|
||
|
PCB-Lochdurchmesser mm |
φ1.1 |
||
|
Stripplänge mm |
4 bis 5 |
||
|
Schraube / Drehmoment / Lbf.in |
M1.6 / 1.0-1.3 |
||
Anwendung:
1. Industrie und automatische Steuerung,
2. Leistung,
3. Frequenzumrechnung usw.
Wettbewerbsvorteil:
- Stabile gute Qualität
- Wettbewerbsfähiger Preis
- Schnelle Reaktion
- Auswahl von Produkten in voller Palette
- Flexibilität bei der Konstruktion des exakten Teils je nach Kundenanforderung
Zeichnung Foto:

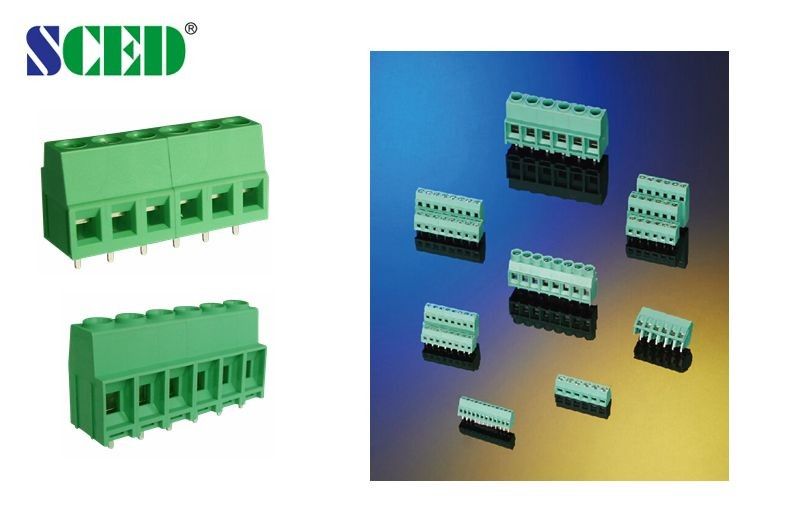

Fotografie
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
