Herkunftsort: | Guangdong, China |
Markenname: | SCED |
Zertifizierung: | CE,UL,CUL,CQC and VDE etc. |
Modellnummer: | TB825-01 |
Min Bestellmenge: | 500-teilig/Stücke |
---|---|
Preis: | USD 0.04-0.08 per Pole |
Verpackung Informationen: | Standardvorlagenkarton-Maß: 341 x 273 x 198mm; Inneres Kastenstandardmaß: 168 x 134 x 47mm. |
Lieferzeit: | 5-20 Werktage |
Zahlungsbedingungen: | L/C, T/T |
Versorgungsmaterial-Fähigkeit: | 1000000 Pole/Polen pro Monat |
Polen: | 2-32 Pfosten | Neigung: | 8.255mm |
---|---|---|---|
Gegenwärtig: | 20A | Spannung: | 300V |
Plastik: | PBT | Schraube: | M3 |
Brennbarkeits-Klasse: | UL94, V-0 | Bewerteter Spannungsstoß: | Kein anormales innerhalb 1 Minute |
Isolationswiderstand: | Über DC500V 500MΩ | Durchgangswiderstand: | Kleiner als 8mΩ |
Markieren: | Plastik-PBT-Energie-Verteiler,8.255mm Neigungs-Energie-Verteiler,32 Pole-Sperren-Verteiler |

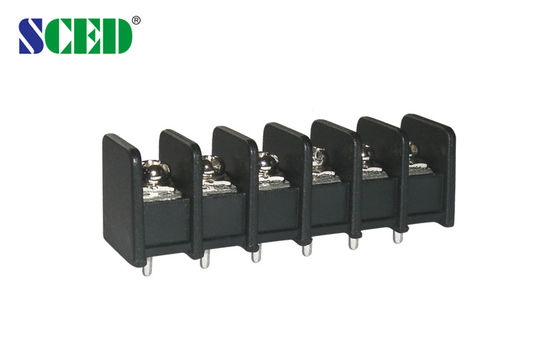

8,255-mm-Absperrklemmenblock, 2-32-polig, 300 V/20 A, M3-Schraube
Detailliertes ProduktBeschreibung:
Raster 8,255 mm, 300 V 20 A, 2P-32P, Barriereklemmenblöcke, Leistungsklemmenblöcke
■Rechtwinklige Kabeleinführung;□Vertikale Drahteinführung;□45-Grad-Drahteinführung
■Einzelebene;□Doppelte Ebenen;□Drei Ebenen
Standardfarbe: Schwarz.Auch andere Farben erhältlich.
Anwendungen:

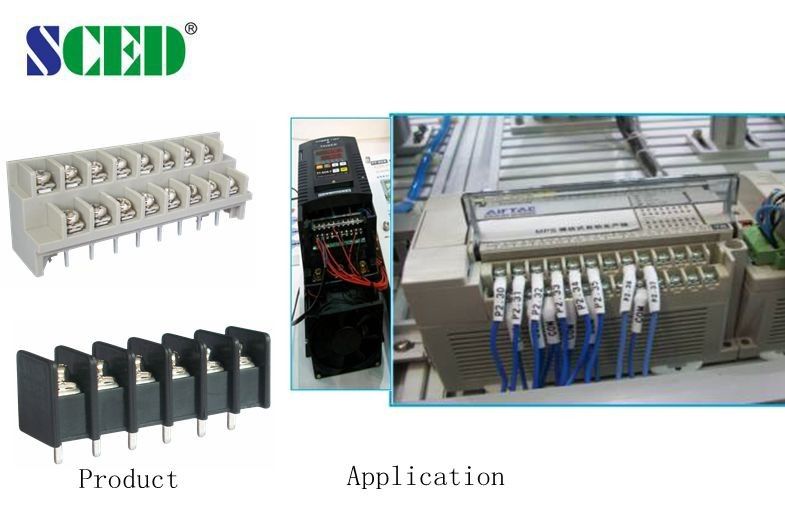

PCB, Frequenzumrichter, Serverstandort, Schalter, Stromversorgung, Industriesteuerung, Automatisierung, Schienenverkehr, Kommunikation, Strom, Sicherheit, medizinische Ausrüstung, Aufzug usw.
Parameter und ZeichnungSpezifikationen:
UL-Technische Daten |
B |
C |
D |
Nennspannung / Strom V/A |
300/20 |
|
300/10 |
Drahtreichweite AWG |
12-26 |
|
12-26 |
IEC Technische Daten |
|
||
Überspannungskategorie |
Ⅲ |
Ⅲ |
Ⅱ |
Kontaminationsklasse |
3 |
2 |
2 |
Nennspannung / Strom V/A |
320 / 32 |
400 / 32 |
630 / 32 |
Nennstoßspannung KV |
4 |
4 |
4 |
Nennanschlusskapazität mm2 |
4 |
||
Material |
|
||
Isoliermaterial / Entflammbarkeitsklasse |
PBT / UL94, V-0 |
||
Klemme / Beschichtung |
Messing / verzinnt |
||
Schraube / Beschichtung |
Stahl / vernickelt |
||
Andere Daten |
|
||
PCB-Lochdurchmesser mm |
φ1,8 |
||
Abisolierlänge mm |
6-7 |
||
Schraube / Drehmoment / lbf.in |
M 3 / 5-7 |
